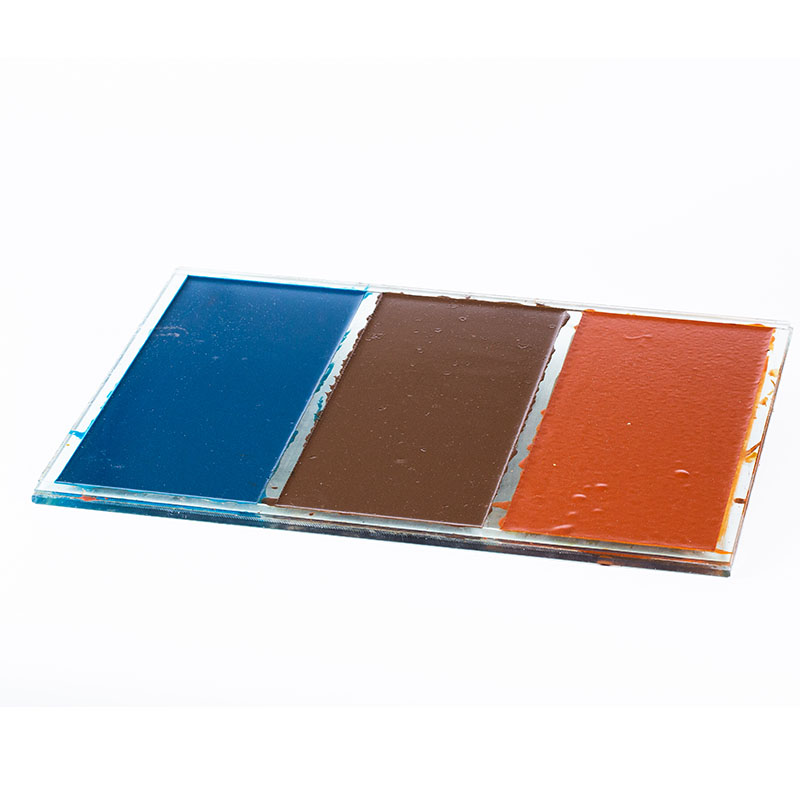

单组分、双组分聚氨酯防水涂料冬季成膜固化慢、不固化原因分析
①温度低。聚氨酯防水涂料的成膜方式为反应成膜，固化反应速度随施工环境温度的变化而变化，温度越低，固化成膜速度越慢，冬季固化成膜慢属于正常情况，正常固化成膜时间为夏季1天，春、秋季1-2天，冬季3-4天。
②加入劣质稀释剂。额外所加稀释剂中含有活泼H+物质（如甲醇、乙醇等），与单、双组分聚氨酯防水涂料发生化学反应导致不固化。
③配料不准或未充分混合均匀。双组分聚氨酯防水涂料甲乙组分重量配比不准确、甲乙组分未混合均匀，均会出现局部不固化、成膜质量差等问题。
④涂刷太厚。单组分聚氨酯防水涂料由于是湿固化，一遍涂刷厚度过厚，造成表面固化，内部不固化。
解决方案
①根据相关规范要求聚氨酯防水涂料施工环境温度为5-35℃。若低温必须施工时，建议配套公司聚氨酯涂料专用催化剂，按推荐添加量额外补加，可缩短涂膜固化时间。
②不推荐聚氨酯防水涂料中添加稀释剂施工。市场上的稀释剂质量参差不齐，成分不明，添加后易造成聚氨酯防水涂料涂刷后不成膜。可采取一些加热措施提高涂料温度，使得涂料粘度降低后，即可正常施工。
若施工必须要加稀释剂，使用前必需先小面积涂刷做成膜实验，可成膜再大面积使用。稀释剂添加量不超过涂料重量的5%，同时涂料固化成膜速度随稀释剂添加量增加而会有显著延长。
③双组分聚氨酯一桶甲料配一桶乙料，使用前先打开乙料上下搅拌均匀备用，将甲料倒干净倒入乙料中，使用电动搅拌机搅拌2-3分钟，搅拌均匀后方可施工使用。
④单组分聚氨酯防水涂料一遍涂刷不宜过厚，建议2-3遍达到1.5mm，涂刷厚度均匀，不要产生堆积。
双组分聚氨酯防水材料
丙稀酸盐喷膜防水材料-裕如
单组分聚氨酯防水材料
金属屋面专用防水材料
JS防水涂料
水泥基渗透结晶型防水涂料
高弹橡胶沥青型防水涂料
液体卷材
透明防水胶
聚合物防水砂浆
